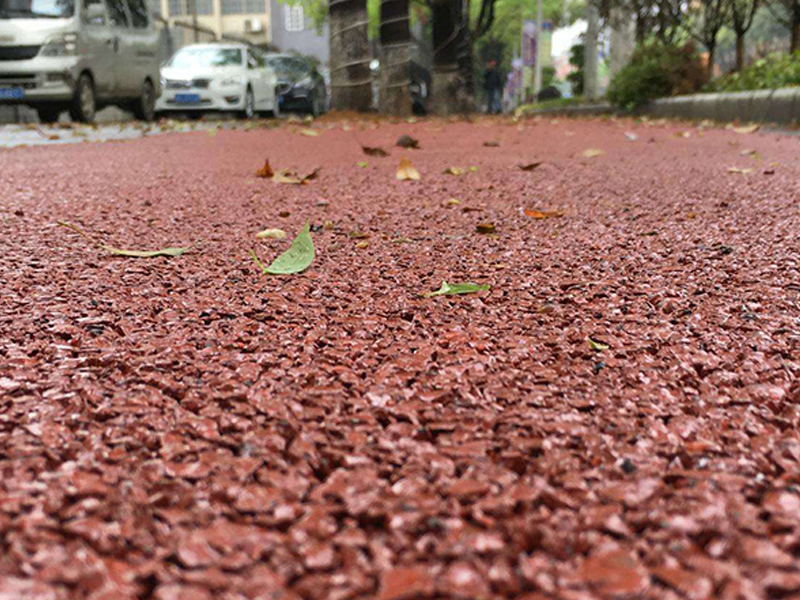

輕荷載
全透水性鋪裝：
4噸或4噸以下軸載

適用人行道、
自行車道

透水混凝土面漆層

h=0.02

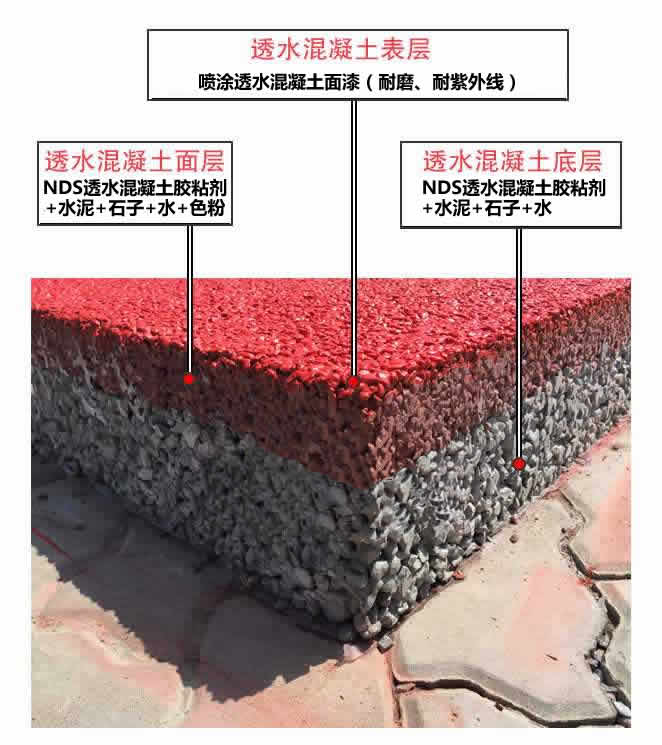

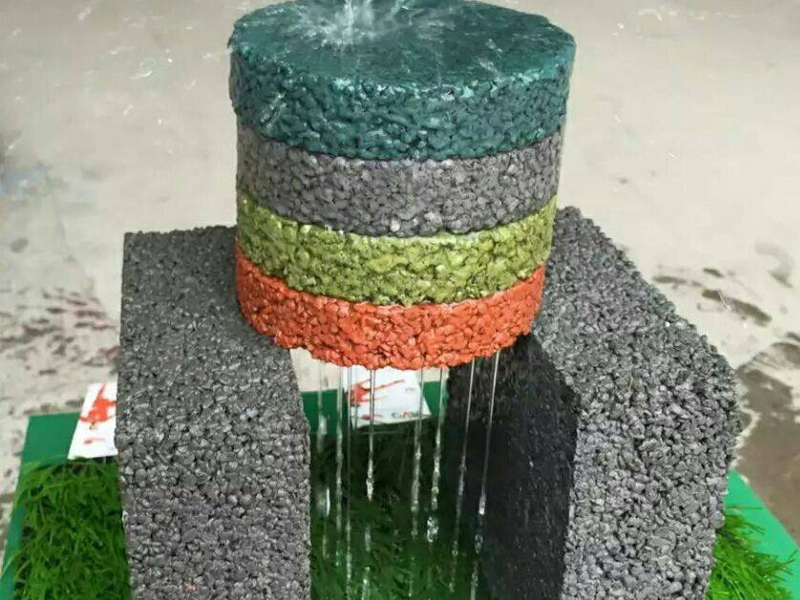

結構層：
1、素土壓實
2、灰土壓實
3、級配礫石墊層

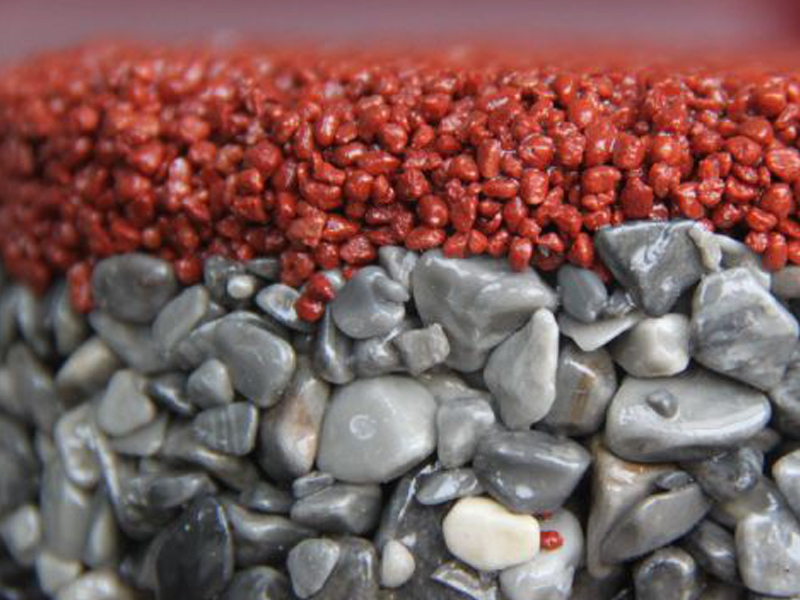

4、透水混凝土底層（不加顏色）
5、透水混凝土面層（彩色）
6、透水混凝土面漆層

透水混凝土面層

h=3

透水混凝土底層

h=5

墊層

h=5

路床

素土壓實

適用小汽車、摩托車、電單車、人行道

透水混凝土面漆層

h=0.02

透水混凝土面層

h=4

透水混凝土底層

h=11

墊層

h=5

路床

素土壓實

重荷載
排水性鋪裝：
6噸或6噸以上軸載


大型車交通量
10臺以下/小時

透水混凝土面漆層

h=0.02

結構層：
1、素土壓實
2、三七灰土壓實
3、碾壓式混凝土墊層澆筑
4、防水板鋪裝
5、防水板上設置排滲水管至蓄水
堰溢水排入市政管網
6、透水混凝土墊層
7、透水混凝土底層（不加顏色）
8、透水混凝土面層（彩色）
9、透水混凝土面漆層

透水混凝土面層

h=7

透水混凝土底層

h=13

墊層

h=15

路床

素土壓實

大型車交通量
10-55臺/小時

透水混凝土面漆層

h=0.02

透水混凝土面層

h=7

透水混凝土底層

h=16

墊層

h=20

路床

素土壓實

大型車交通量
55臺-100臺/小時

透水混凝土面漆層

h=0.02

透水混凝土面層

h=7

透水混凝土底層

h=18

墊層

h=25

路床

素土壓實

輕荷載適用范圍：人行道、小區輕型機動車、非機動車道、步行道、景觀硬地等

重荷載適用范圍：城鎮、市政道路、重型機動車停車場、廣場、重承載小區道路等

在舊混凝土路面或?yàn)r青路面上鋪裝透水混凝土面層時需對原路面進行界面處理，鋪設面層厚度應不小于5cm，不設滲水管。

C20

素色（彩色）層用量

10

1650

358

素色0（彩色15-20）

130

C25

素色（彩色）層用量

12

1650

378

素色0（彩色15-20）

137

C30

素色（彩色）層用量

15

1650

398

素色0（彩色15-20）

145

固含量，%

＞96

含水量，%

≤1.0

細度45μm方孔篩篩選，%

≤30

活性SiO2，%

＞85

外觀

粉末，無結塊

色光

與標準品近似

色力，%

為標準品的95-102

水份，%

≤2.0

水溶物，%

≤1.5

篩余物（80目），%

≤5.0

吸油量，%

≤30

鉻酸鉛含量，%

≤30

容器中狀態

攪拌后呈均勻狀態，無硬塊

涂膜外觀

表面平整、無明顯可見的縮孔、浮色、發花、起皺、針孔、開裂等現象

干燥時間，h（25℃）

表干≤8

實干≤48

耐磨性（750g/500r）/g

≤0.030

防滑性（干摩擦系數）

≥0.50

耐水性（168h）

不起泡，不剝落，允許輕微變色，2h后恢復

耐人工氣候老化性b

時間商定（不低于400h），不起泡、不剝落、無裂紋、粉化≤1級，變色≤2級

路基清潔濕潤

在澆筑之前，要把地基壓實平整，地面保持濕潤，否則透水地坪快速失水份會減少骨科間粘結強度。

材料攪拌

將石子、水泥、水、透水混凝土膠粘劑按照一定的配比攪拌。水泥可選用硅酸鹽水泥、普通硅酸鹽水泥和礦渣硅酸鹽水泥，石子可以選用適合自己路面的粒徑顆粒，投料時先放入水泥、石子、水、透水混凝土膠粘劑倒入攪拌機攪拌。為了便于水泥漿能夠均勻地包裹在骨科上，宜采用強制式攪拌機，攪拌時間為5分鐘以上，透水混凝土混合后水泥漿的稠度較大，且數量較少。

底層攤鋪、震實

由于透水地坪拌合物比較干硬，將拌和好的透水混凝土材料鋪在路基上鋪平、震實即可。

面層攤鋪、輕振動

面層材料攤鋪后，刮尺找平、人工收邊，用平板振動器輕振鋪平透水性混凝土混合料，但必須注意不能使用高頻振搗器，否則會使混凝土過于密實減少孔隙率，并影響透水效果。同時高頻振搗器也會使水泥漿體從粗骨料表面離析出來，流入底部形成一個不透水層，使材料失去透水性（在澆注過程中不宜強烈振搗或夯實）。

面層磨光施工

嚴格符合道路面層設計高度，合理控制高度能夠使壓實后與模板高度一致。材料攤鋪平后采用低頻率機碾壓至合理密實度，從
而確保砼的強度，無缺失石子現象，禁止有積漿現象。

鋪設薄膜養護

透水混凝土存在大量的孔洞，易失水，干燥很快，所以養護非常重要。尤其是早期養護，要注意避免地坪中水分大量蒸發。通常透水混凝土拆模時間比普通混凝土短，如此其側面和邊緣就會暴露于空氣中，應用塑料薄膜或彩條布及時覆蓋路面和側面，
以保證濕度和水泥充分水化，透水地坪應在澆注后1天開始灑水養護，淋水時不宜用壓力水柱直沖混凝土表面，這樣會帶走一些水泥漿，造成一些較薄弱的部位，但可在常態的情況下直接從上往下澆水，養護時間不少于7天。

噴涂透水混凝土面漆

養護結束后自然干燥，噴涂透水混凝土面漆，使透水混凝土表面顏色持久鮮艷。

工具準備：強制式攪拌機、平板振動夯、磨光機、運輸車、刮尺、切縫機、噴涂機、保護膜
